IP65 LED 비상 전원 공급 장치 패닉 라이트 안정기 비상등 키트 LED 비상 드라이버 하이베이 조명 패널 조명 벽걸이용

제품 설명

IP65 LED 비상 전원 공급 장치 패닉 라이트 안정기 비상등 키트 LED 비상 드라이버 하이베이 조명 패널 조명 Wallpack용

제품 설명

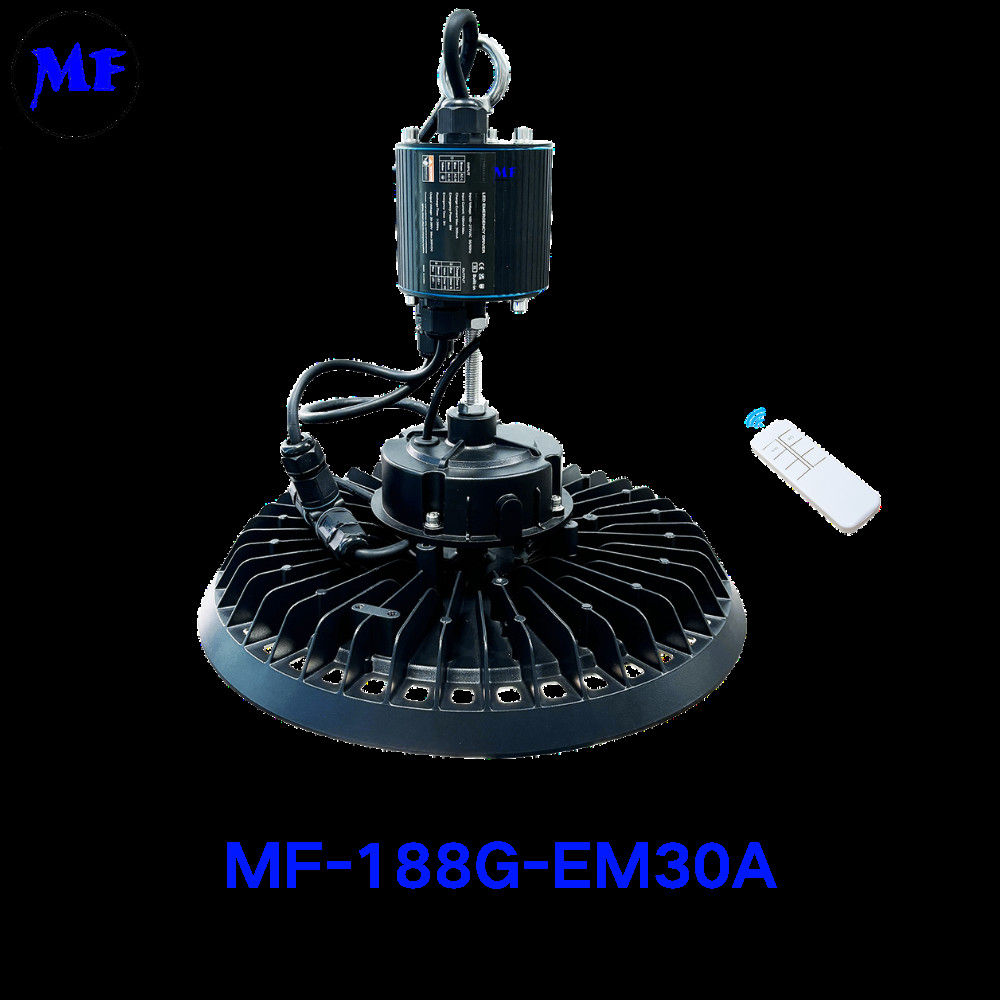

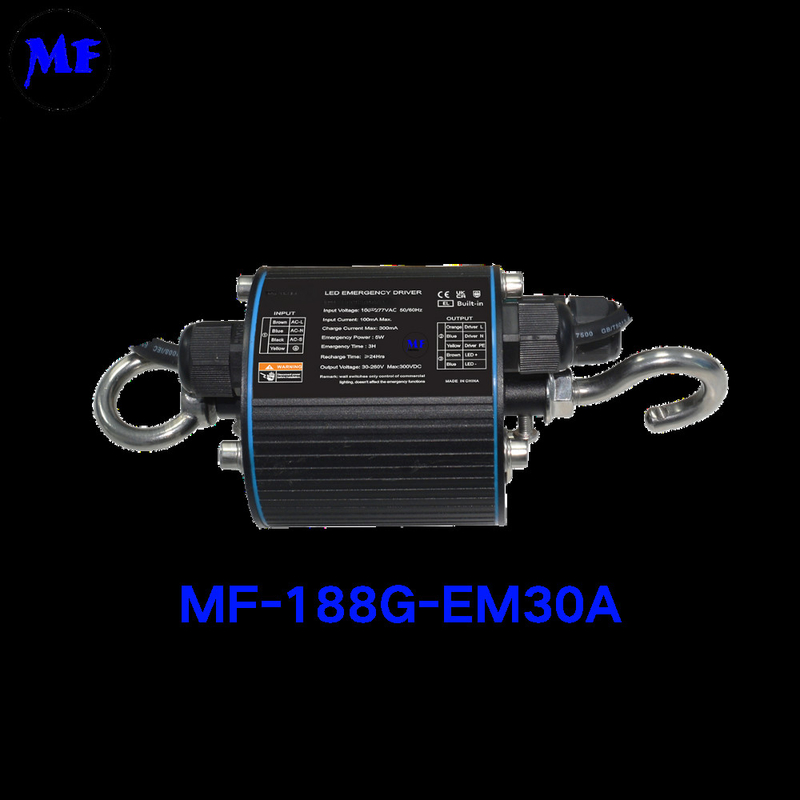

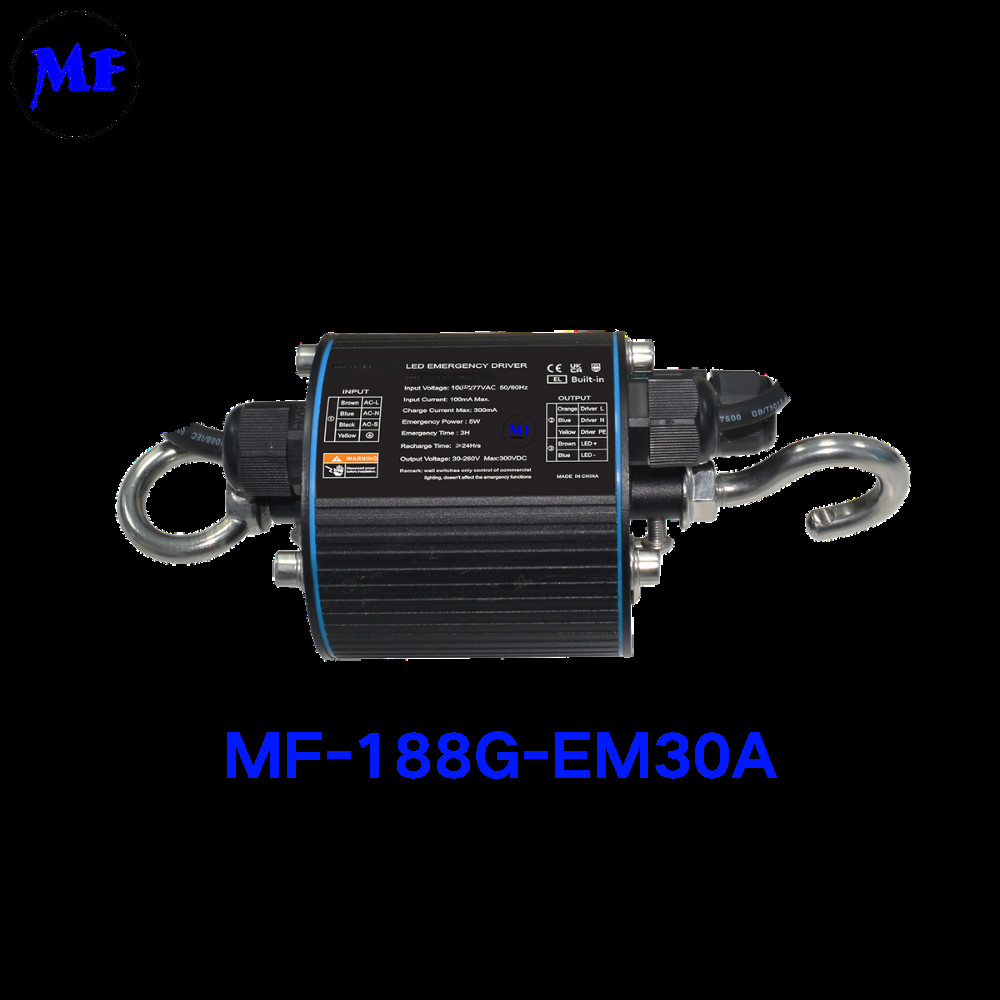

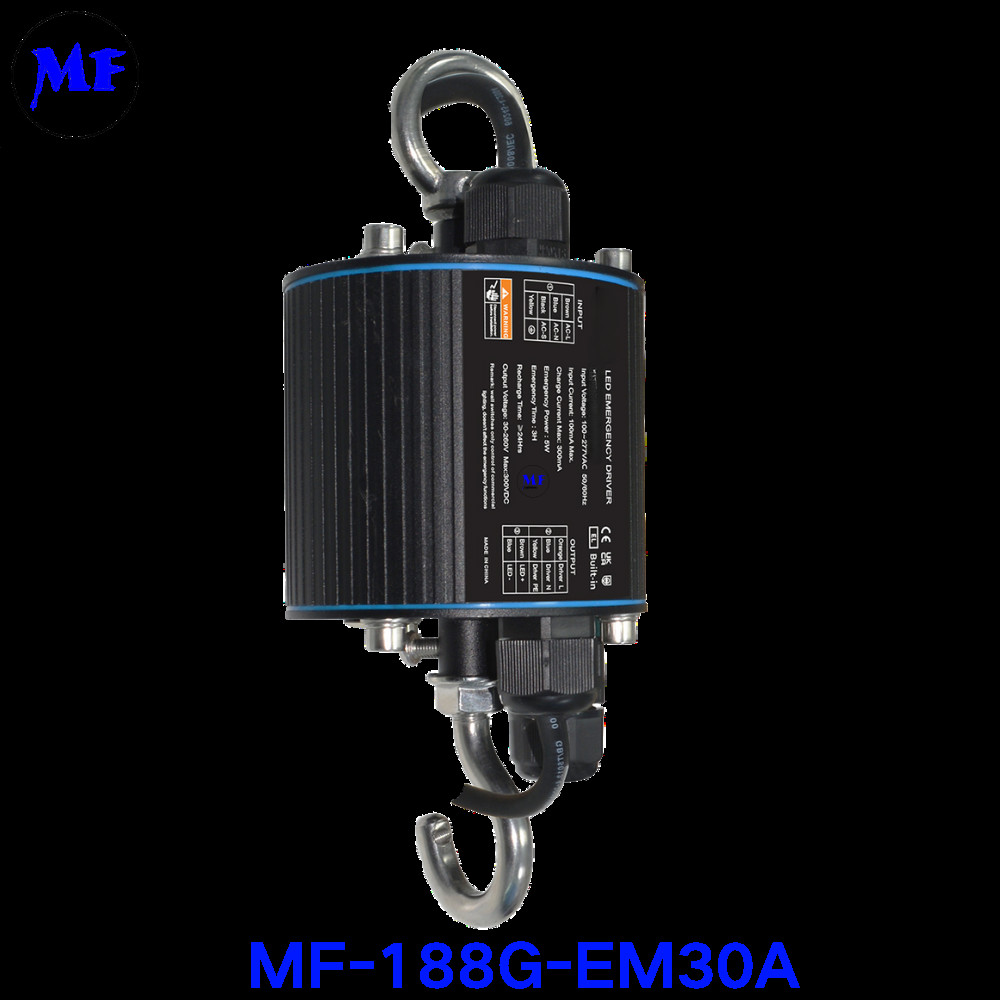

MF-188G-EM30A LED 비상 드라이버는 15W-3H/20W-2H/30W-1.5H 비상 전원 옵션을 지원하는 고성능 IP65 등급 솔루션입니다. 정전류 드라이버용으로 설계되었으며, 포괄적인 보호 기능(과충전/방전/단락)을 갖춘 6000mAh LiFePO4 배터리를 특징으로 하며 0-60°C 환경에서 작동합니다. 이 장치에는 충전/고장 상태를 위한 LED 표시기, 원격 제어 기능 및 자동 180일 자체 테스트를 갖춘 스마트 진단 기능이 포함되어 있습니다. 방수 디자인은 테스트 버튼을 통합하고 3년 보증 보호 기능을 제공합니다. 설치에는 초기 24시간 충전과 최적의 성능을 위한 주기적인 6개월 유지 관리 충전이 필요합니다.

고용량 배터리:
과충전/방전 및 단락 보호 기능이 있는 6000mAh LiFePO4 배터리를 특징으로 하여 안정적인 비상 전원을 제공합니다.
광범위한 전압 범위:
100-277VAC 입력을 지원하며 15W-3H/20W-2H/30W-1.5H 출력 옵션으로 다양한 전원 시스템에 적응할 수 있습니다.
강력한 보호:
IP65 방수 등급 및 0-60°C 작동 범위는 다양한 환경에서 내구성을 보장합니다.
스마트 진단:
LED 표시기 및 원격 제어를 통해 충전, 고장 및 비상 상태를 쉽게 모니터링할 수 있습니다.
자동 자체 테스트:
3년 보증을 통해 시스템 기능을 확인하기 위해 자동 180일 자체 테스트를 수행합니다.설명:

자체 감지

정전력 비상 출력
정전류 드라이버 외부 조명 제품에 적용
LiFePO4 함께 사용
배터리: 과충전/방전 보호 및 단락 보호
작동 환경: 온도: 0~60°C
IP65 표준
위험도가 높은 조명 환경에는 적합하지 않음
액세서리: 통합 방수 버튼 및 표시등, 원격 제어
3년 보증
​

​배선도

220-240Vac, 50/60Hz	입력 전류
최대 0.003A @230Vac	충전 전력:
최대 5.0W	역률
>0.5	비상 출력 전압
DC100-260V, DC300V 최대	비상 출력 전류:
58-150mA/ 75-200mA/115-300mA	케이스 온도
최대 60°C	IP 등급
IP 65	보증
3년	배터리 데이터
Li-ion 2.6Ah 7.4V	방전 시간 및 전력
5W 3H	​

​배선도

​

​배선도

​배선도                                                                                                                                      표준화된 색상 코딩 시스템

녹색/노란색: 보호 접지(PE) 연결
파란색: 중성선(AC N) 입력
갈색/검정색: 활선(AC L) 입력
빨간색/검정색: LED 어레이에 대한 비상 출력
이중 회로 통합

주 전원(AC L/N)과 비상 드라이버에 동시에 연결
정상 및 비상 작동을 위한 별도의 경로 유지
드라이버 인터페이스 연결

LED 드라이버 입력(드라이버 L/N)을 위한 전용 단자
명확하게 표시된 비상 회로 출력(드라이버 +/-)
부하 연결 지점

LED 어레이용 양극/음극 단자(LED +/-)
조명 기구에 직접 연결하도록 설계됨
안전 규정 준수 레이아웃

AC 및 DC 회로의 적절한 분리
IEC 표준에 따른 모든 연결 지점의 명확한 식별
물리적 구성

통합 단자대 설계
배선용 스트레인 릴리프 제공
측정

​기능

LED 표시기:

녹색 호흡 패턴: 충전 모드
녹색 안정: 배터리 완전 충전
빨간색 깜박임: 아래와 같은 고장
초당 한 번 빨간색 깜박임: 배터리가 연결되지 않음
배터리 결함
초당 4번 빨간색 깜박임: 비상 모드 중 부하 고장, 개방 회로/단락
녹색 깜박임: 초당 한 번 비상 상태

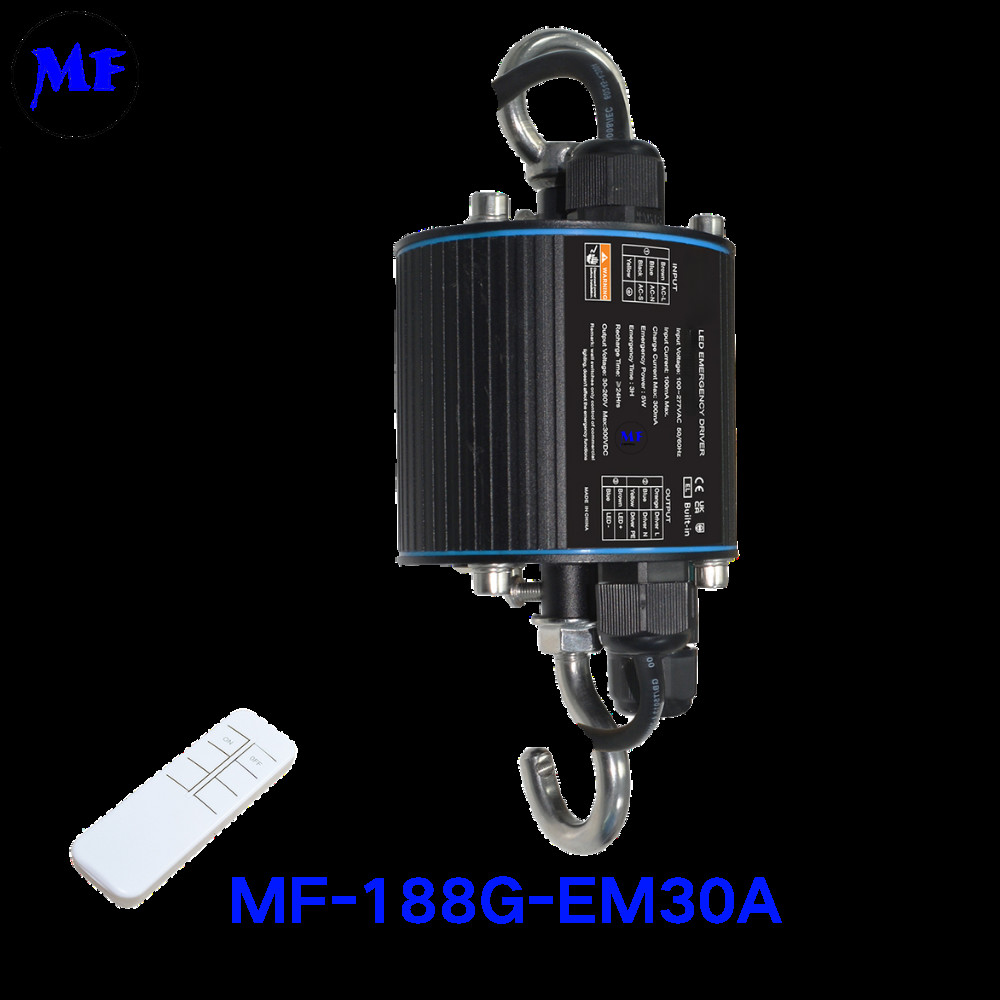

원격 제어:


1: 0S
< 키 ON ≤1S, 시뮬레이션된 비상 상태 진입, 녹색 표시등이 초당 한 번 깜박임 2: 0S
< 키 OFF ≤1S, 시뮬레이션된 비상 상황에서 정상 충전 상태로 복귀 3: 0S
< 키 OFF ≤1S, 비상 상태에서 비상 상태가 꺼짐.자체 테스트:


비상 드라이버가 전원에 연결되면 180일 ±1일마다 자동으로 비상 상태로 진입하고, 배터리가 방전될 때까지 비상 지속 시간, 그런 다음 전원 켜짐 상태로 복귀합니다.
​설치 지침

1: 처음 사용하거나 과방전 후 정상 작동 상태로 진입하지 않는 경우, 주 전원을 연결하여 비상 전원을 활성화하고 24시간 동안 충전해야 합니다. 제공된 정품 비상 배터리를 사용하십시오.

2: 설치 및 사용 시 열원에서 멀리 떨어진 곳에 보관하고 특정 작동 온도 범위 내에서만 사용하십시오.
3: 서늘하고 건조한 환경에 보관해야 합니다.
4: 장기간 보관 후 필요에 따라 최소 6개월에 한 번 이상 재충전하십시오.
5: 비상 드라이버 테스트는 1분 이상이어야 하며, 테스트 버튼을 자주 누르지 마십시오.
​응용 프로그램

응용 프로그램:

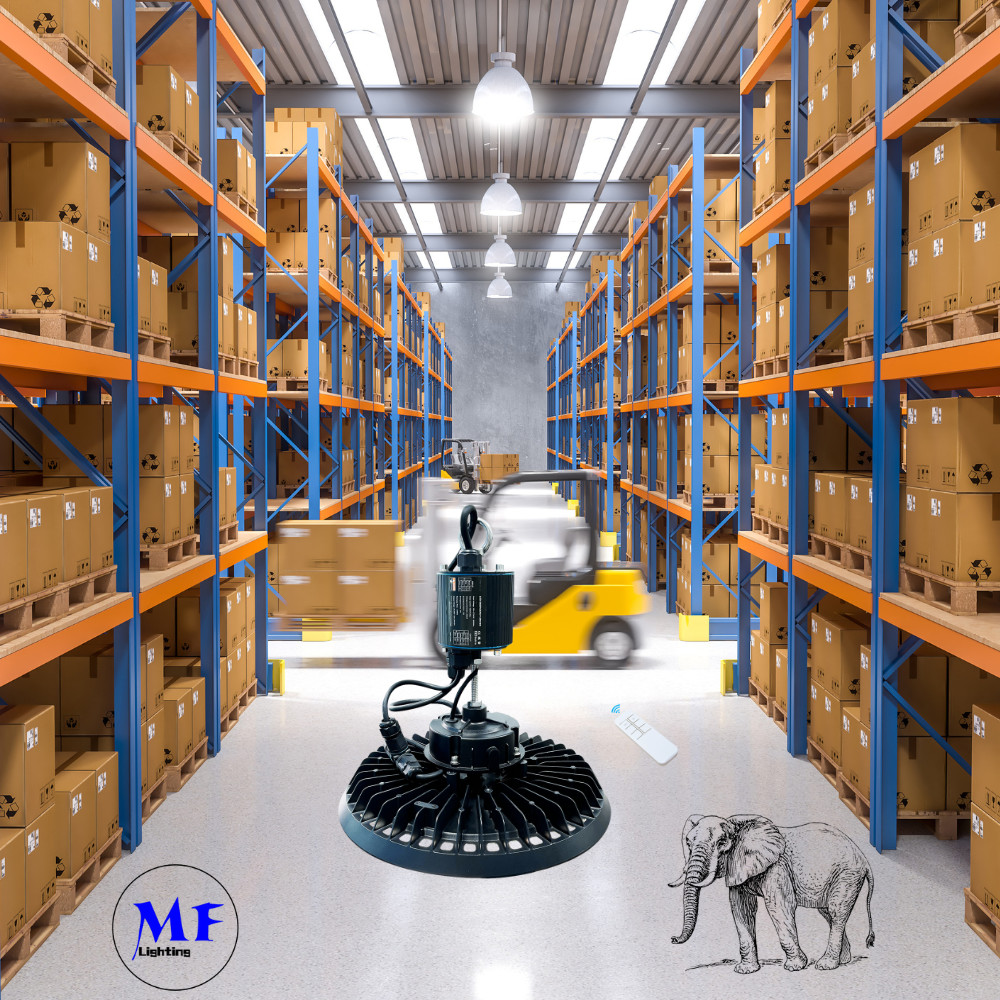

학교, 병원, 지하철, 기차역, 쇼핑몰, 슈퍼마켓, 공항, 사무실, 공장, 호텔, 지하실, 주차장, 공공 장소
​포장 및 배송
