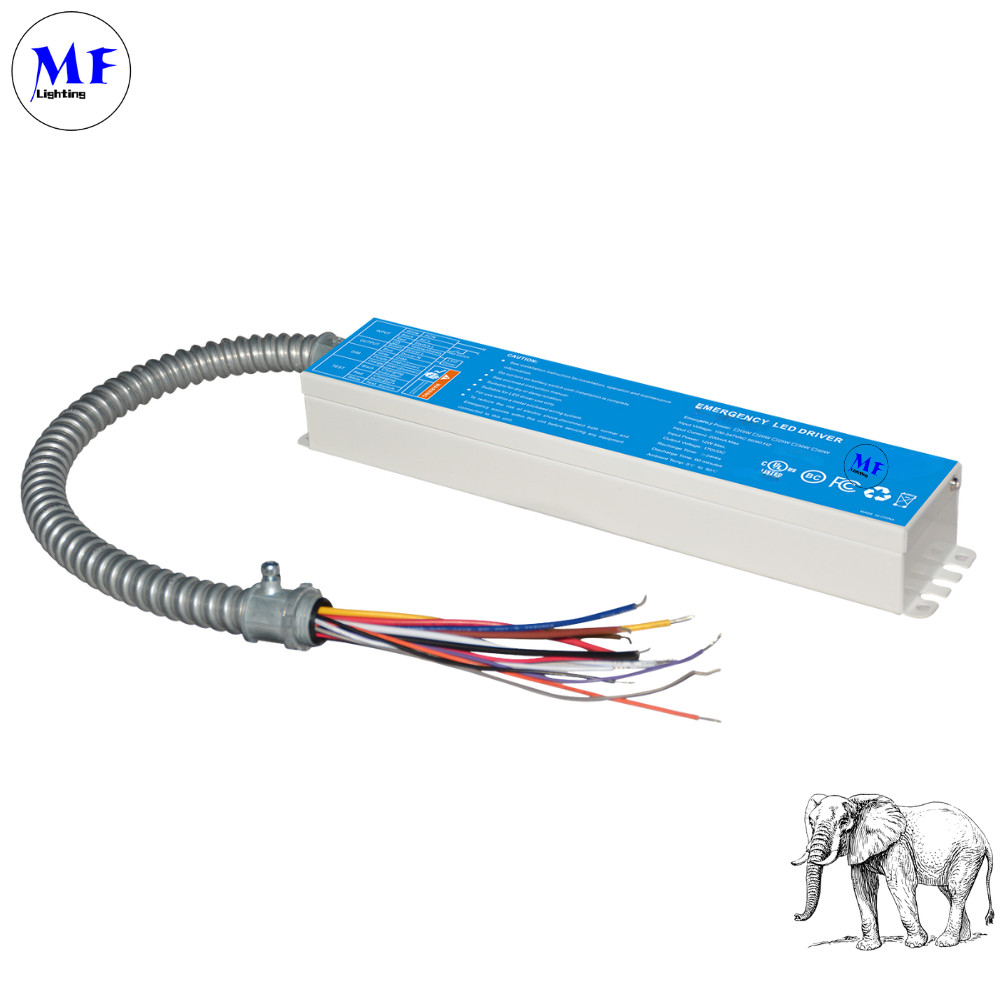

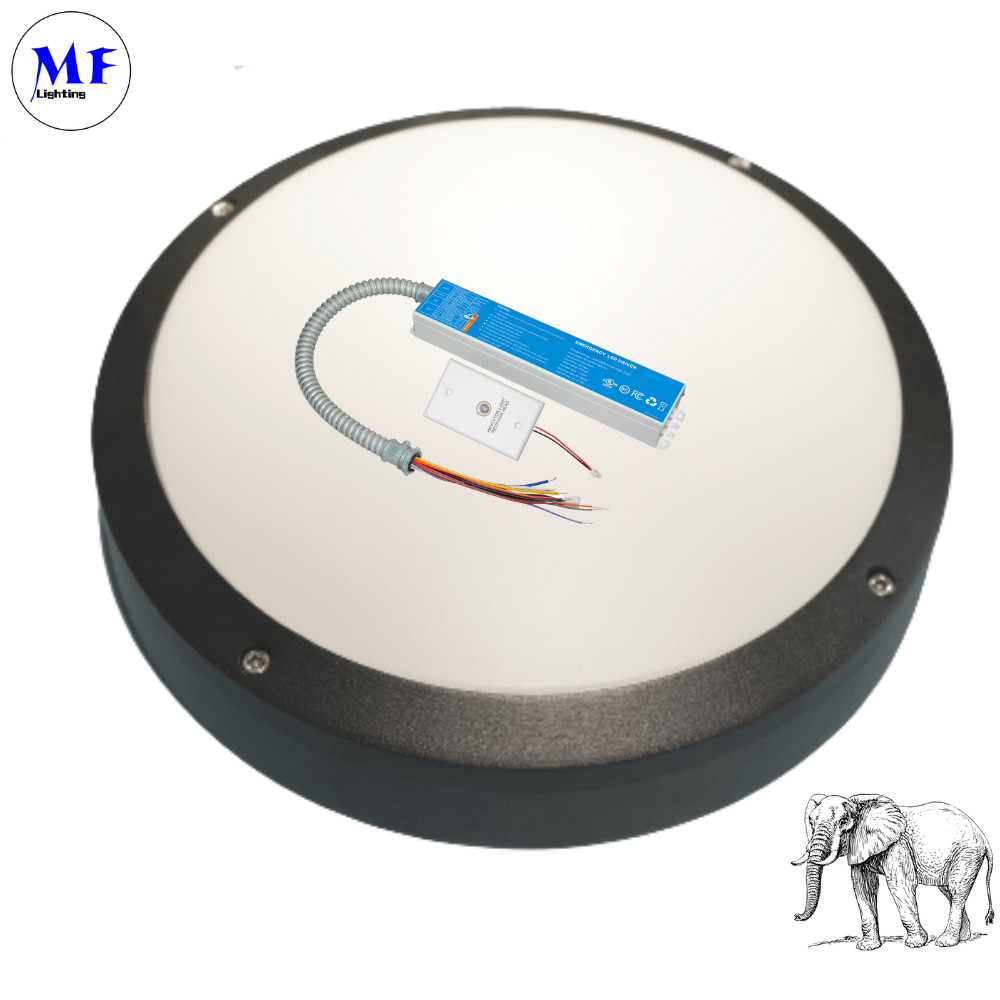

IP40 15W 비상 조명 안정기 UL 인증 LED 비상 드라이버 (천장 조명용)

제품 설명

IP40 15W 패닉 라이트 발라스트 UL 목록 LED 응급 드라이버 천장 라이트

제품 설명

설명

MF-EM-xxW-170 LED 응급 드라이버는 AC 전력 중단 중 조명을 유지하도록 설계 된 신뢰할 수 있고 다재다능한 백업 전력 솔루션입니다. UL924 및 CSA C22.2 NO.141 표준에 적합합니다.안정적인 170V DC 출력으로 15W에서 40W까지의 비상 전력을 공급합니다., 90분 동안 작동할 수 있는 오래 지속되는 리타이온 배터리로 작동합니다. 드라이버는 자기 테스트 기능을 갖추고 있습니다.시스템 신뢰성을 보장하기 위해 자동 30초 월별 테스트 및 전체 연간 방출 테스트를 수행합니다.0-10V 디밍, TRIAC 디머 및 센서 기반 (DC12V/AC120V) 동작을 포함한 여러 제어 옵션을 지원하여 다양한 조명 설정에 적응 할 수 있습니다.넓은 입력 전압 범위 (100-347V AC), 과열 보호, 그리고 5 년 보증, 그것은 내구성 및 안전을 위해 만들어졌습니다. 설계에 컴팩트 (12.01 "× 2.36" × 1.57"), 그것은 상업, 산업,비상 조명이 필수적인 주거용 애플리케이션.

장점:

규제 준수
미국/캐나다용 UL924 & CSA C22.2 NO.141 인증, 비상 조명 응용 프로그램에서 안전성과 신뢰성을 보장합니다.
넓은 전력 범위
170V DC로 15W-40W 비상 출력을 제공하며 상업 / 주거용으로 다양한 조명 부하를 지원합니다.
현명 한 자기 검증
자동으로 30초 월별 및 1년 전용 배열 테스트를 수행하여 시스템 또는 배터리 문제를 능동적으로 탐지합니다.
멀티 컨트롤 호환성
0-10V 디머, TRIAC 디머 및 DC12V / AC120V 센서와 함께 작동합니다. 유연한 조명 통합을 위해.
강력한 배터리 백업
리소스 이온 배터리는 24시간 충전으로 90분 운용시간을 제공하고 안전성을 위해 과온 보호도 제공합니다.
콤팩트 하고 내구성
공간 절감 디자인 (12.01"×2.36"×1.57") 5년 보증으로, 가혹한 조건에서 장기적인 성능을 위해 만들어졌습니다.

특징
UL 미국 및 캐나다에 대한 목록
UL924에 등록되어 있으며 CSA C22.2 NO.141에 따라 테스트되었습니다. 현장 또는 공장 설치
고전압 출력
낮은 에너지 소비 CEC 준수
일정한 출력
자기 검증
배터리: 과온 보호

사양

- 네

입력 전압	100~347Vac,50/60Hz
입력 전류	200mAmax.
입력 전력 등급	최대 12W
출력 전압	170Vdc
비상 전력	15W
충전 시간	24시간
방출 시간	90분
배터리	리?? 이온 2500mAh-14.8V
보증	5년
환경 온도	32~122 F ((0....+50 oC)
무게	30.66파운드 (1.4kg)
IP 등급	IP40

- 네- 네

오퍼레이션 (인디케이터 상태)	언급
고체 적색 ON	시스템 OK/AC OK
반짝이는 빨간색 (1s on, 1s off, 사이클링)	백업 마이크로 인버터 작동비상 모드
반짝이는 빨간색 (0.5초 켜고, 0.5초 꺼, 자전거)	배터리 검출되지 않았습니다. 배터리를 확인하세요.연결

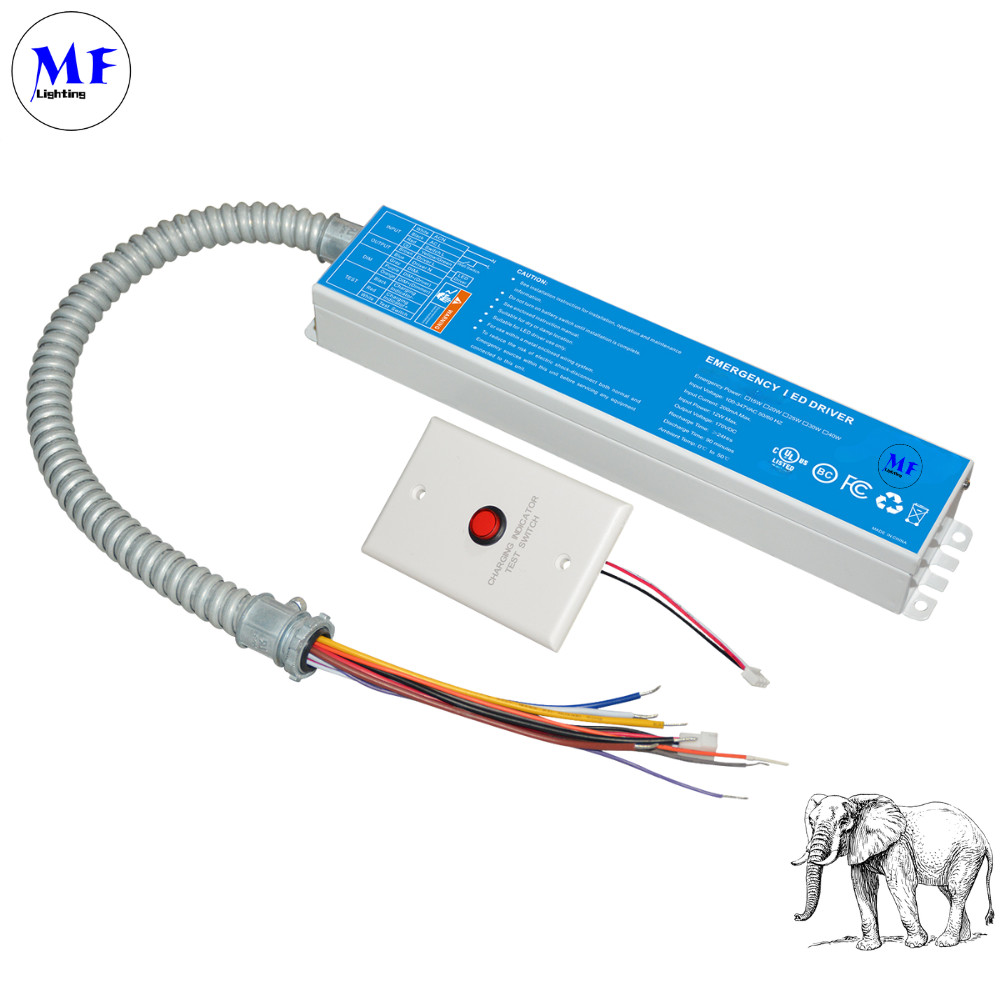

테스트 버튼
0S
0S

- 네

다른 크기

- 네

모델 번호	출력 전압	비상사태 힘	배터리 종류
MF-EM-15W-170	170Vdc	15W	리?? 이온 2500mAh-14.8V
MF-EM-25W-170		25W	리소스 이온 4400mAh-14.8V
MF-EM-30W-170		30W	리?? 이온 5200mAh-14.8V
MF-EM-40W-170		40W	리?? 이온 5000mAh-18.5V

- 네

- 네자기 검증
이 제어 / 모니터 회로를 포함 한 한 달에 한 번 30 초 방출 테스트를 수행 한 해에 한 번 방출 테스트.단위는 AC 전력 고장을 시뮬레이션하고 자동으로 비상 모드로 전환. 루틴 테스트 동안 단위는 LED 로드, 배터리 전압, 비상 기간의 작동을 모니터링합니다. 단위가 문제를 감지하면 지표가 빠르게 깜박일 것입니다.

배선 도표

기본 AC 연결
비상 운전자에게 직접 AC 전력 입력 (100-347V) 을위한 기본 배선 표시
적당한 지착과 함께 중립 (AC-N) 및 선 (AC-L) 연결을 포함한다.
0-10V 디머 시스템 통합
0-10V 디밍 가능한 LED 드라이버와의 연결을 보여줍니다.
디임+ (포르푸르) 및 디임- (핑크) 제어 라인의 전선에 대한 세부 사항
디밍 컨트롤을 가능하게 하는 동시에 비상 기능을 유지
TRIAC 디머 호환성
단계 절단 (TRIAC) 디밍 시스템의 배선을 보여줍니다.
캄캄한 뜨거운 (검은), 부하 (붉은) 및 중립 (백) 와이어의 올바른 연결을 보여줍니다
소음 감축에 대한 지식 요구 사항을 포함합니다
벽 스위치 제어 설정
간단한 켜고 끄는 제어 배선 구성을 제공합니다
비상 작전 능력을 유지합니다.
신뢰할 수 있는 작동을 위해 적절한 스위치 다리 배선을 보여줍니다
DC12V 센서 통합
세부 사항 저전압 센서 연결 (12V DC)
센서 전력 배선 및 디밍 제어 인터페이스를 설명합니다
비상 조명 기능 유지보수 표시
AC120V 센서 적용
선전압 센서 설치를 포함합니다.
제대로 센서 로드 배선을 보여줍니다
응급 작동 회로 보호 장치 포함

조치

적용

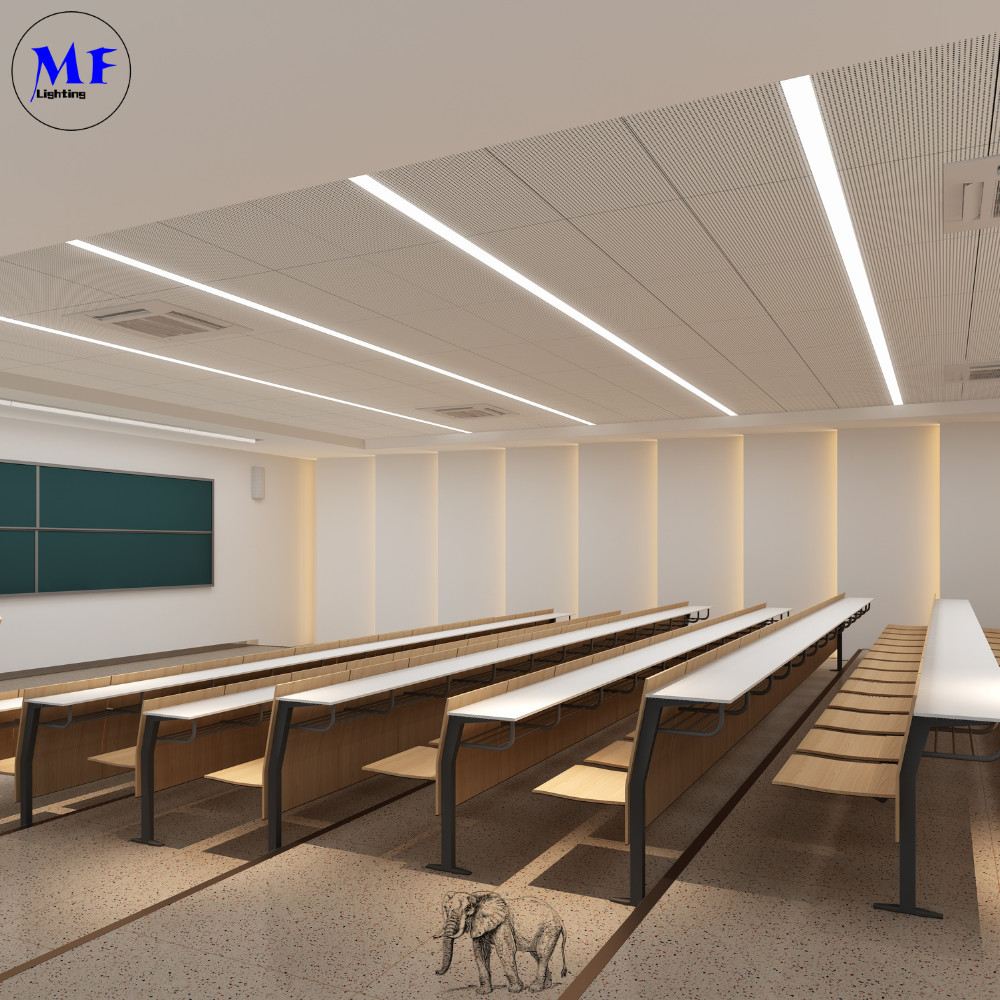

1상업 및 사무실 건물
시나리오: 복도, 계단, 출구 등에 비상 조명.
구성: 일반적으로 다이어그램 2 (벽 스위치) 또는 다이어그램 4 (비-디메이블 벽 스위치) 를 사용하여 간단한 켜고 끄는 제어.
왜? 전력 중단 시 조명을 유지하면서 안전 규정 (UL924) 의 준수를 보장합니다.
2소매점 및 전시실
시나리오: 조절 가능한 분위기를 위한 저조 LED 조명.
구성: 원활한 디밍 컨트롤을 위해 다이어그램 1 (0-10V 디머) 또는 다이어그램 5 (DC12V 센서) 를 사용합니다.
왜? 재난 조명 기능을 보장하면서 밝기를 조절할 수 있습니다.
3극장, 호텔 및 레스토랑
시나리오: 비상 지원으로 분위기 조명
구성: 단계 절단 디밍 호환성을 위해 다이어그램 3 (TRIAC 디머) 를 사용합니다.
왜요? 비상 전력 보장을 제공하는 동시에 전통적인 벽 디머를 지원합니다.
4산업 및 창고 시설
시나리오: 응급 작동을 위한 높은 항구 조명
구성: 운동 활성화 조명을 위해 도 6 (AC120V 센서) 를 사용합니다.
에너지 효율을 높이고 안전 요구사항을 충족시켜줍니다.
5주택 및 스마트 홈
시나리오: 복도나 중요한 구역에 비상 조명
구성: 자동화를 위해 다이어그램 2 (벽 스위치) 또는 다이어그램 5 (DC12V 센서) 를 사용합니다.
왜? 안전성을 보장하면서 가정 조명 시스템과 원활한 통합을 제공합니다.
