IP40 15W LED 비상 배터리 팩 패닉 라이트 안정기 LED 비상 드라이버 다운 라이트 천장 조명용

제품 설명

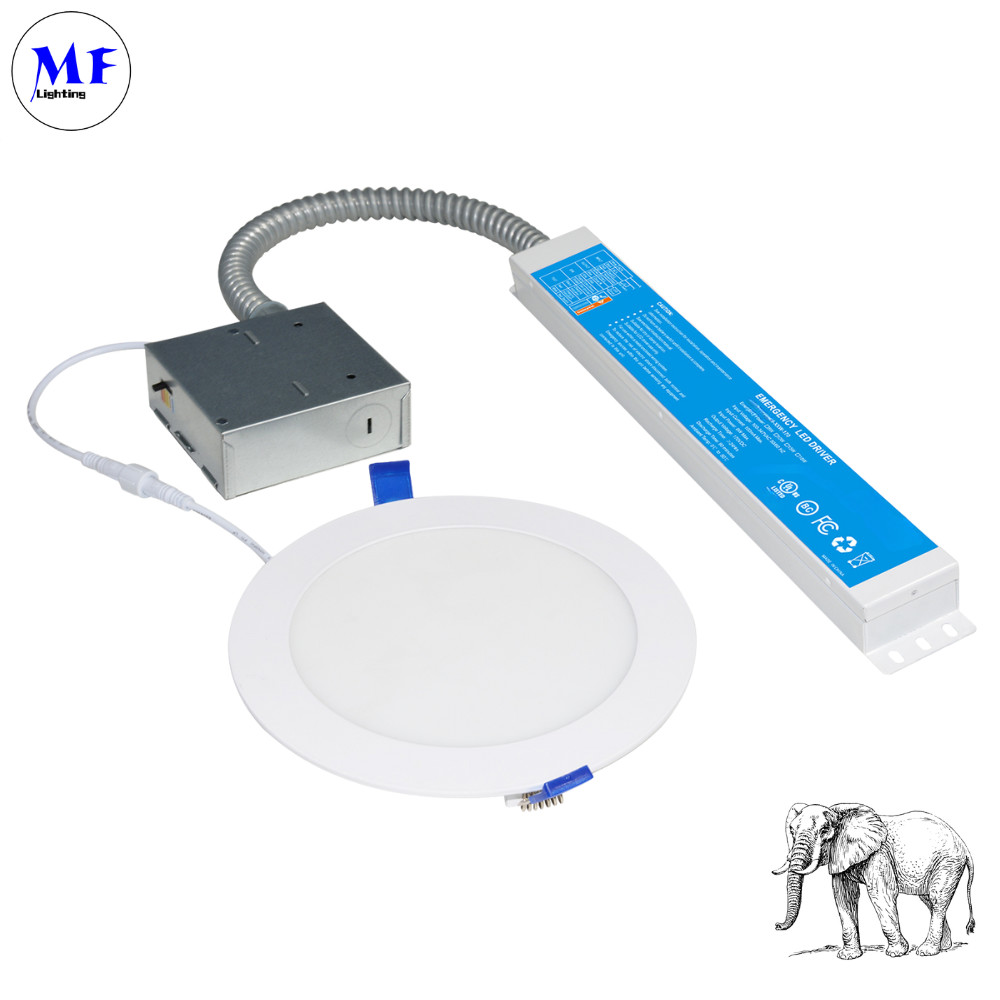

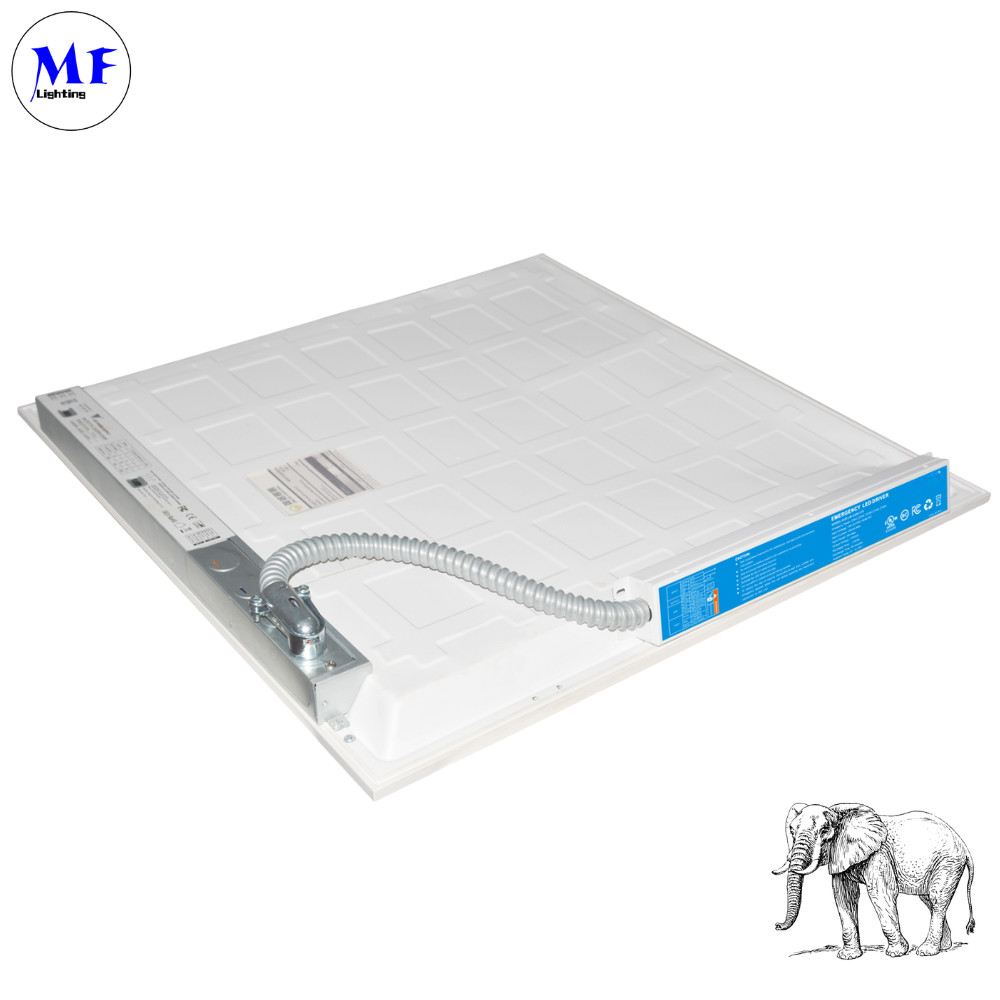

 IP40 15W 비상 조명 볼라스트 UL 인증 LED 비상 드라이버(천장 조명용)

제품 설명

설명

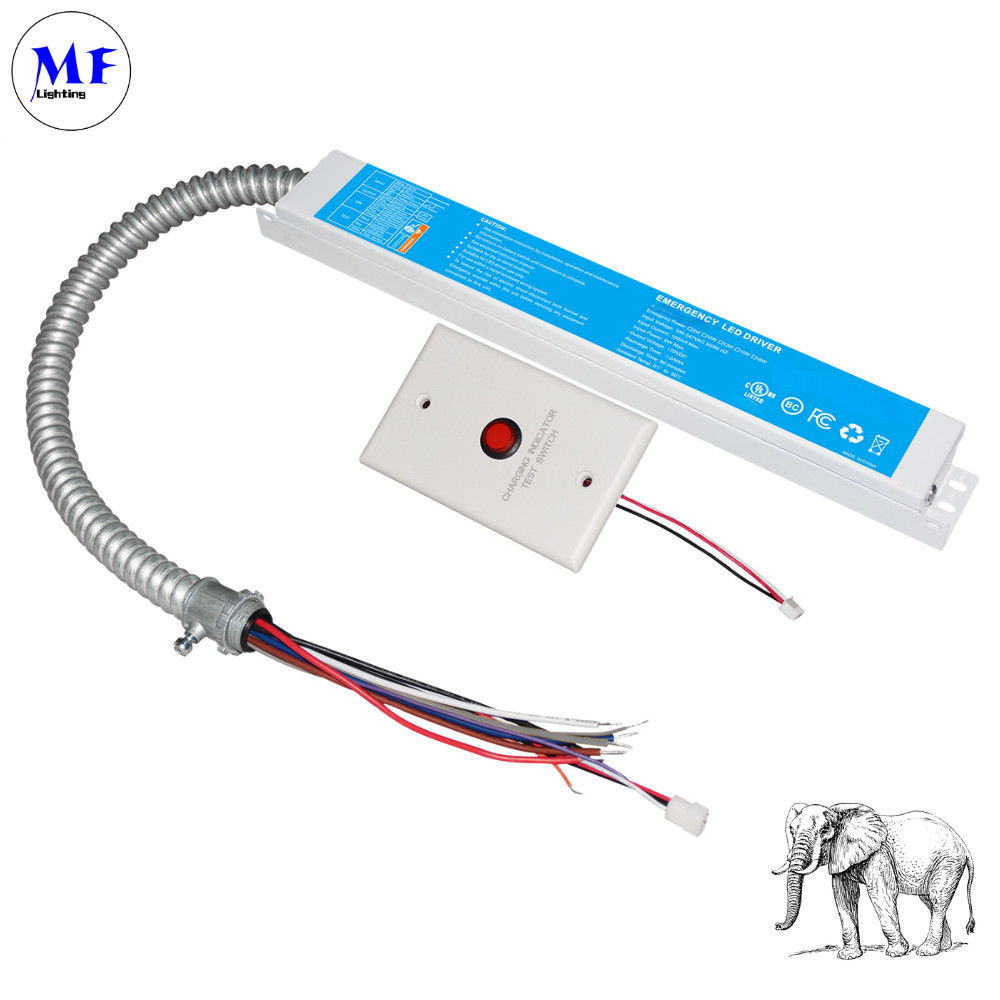

MF-EM-xxW-170 LED 비상 드라이버는 AC 정전 시 조명을 유지하도록 설계된 안정적이고 다재다능한 백업 전원 솔루션입니다. UL924 및 CSA C22.2 NO.141 표준을 준수하며, 90분 동안 작동하는 오래 지속되는 Li-ion 배터리로 구동되는 안정적인 170V DC 출력을 통해 15W에서 40W까지의 비상 전력을 제공합니다. 이 드라이버는 자체 테스트 기능을 갖추고 있어 매월 30초 자동 테스트와 연간 전체 방전 테스트를 수행하여 시스템 안정성을 보장합니다. 0-10V 디밍, TRIAC 디머 및 센서 기반(DC12V/AC120V) 작동을 포함한 여러 제어 옵션을 지원하여 다양한 조명 설정에 적합합니다. 넓은 입력 전압 범위(100-347V AC), 과열 보호 및 5년 보증을 통해 내구성과 안전성을 위해 제작되었습니다. 컴팩트한 디자인(12.01" × 2.36" × 1.57")으로 비상 조명이 필수적인 상업, 산업 및 주거용 애플리케이션에 이상적입니다.


장점:

규제 준수
미국/캐나다용 UL924 및 CSA C22.2 NO.141 인증을 받아 비상 조명 애플리케이션에서 안전성과 신뢰성을 보장합니다.
넓은 전력 범위
상업/주거용으로 다양한 조명 부하를 지원하는 170V DC에서 15W-40W 비상 출력을 제공합니다.
스마트 자체 테스트
30초 월간 및 연간 전체 방전 테스트를 자동으로 수행하여 시스템 또는 배터리 문제를 사전에 감지합니다.
다중 제어 호환성
유연한 조명 통합을 위해 0-10V 디머, TRIAC 디머 및 DC12V/AC120V 센서와 함께 작동합니다.
강력한 배터리 백업
Li-ion 배터리는 90분 작동 시간과 24시간 충전, 과열 보호 기능을 제공하여 안전성을 보장합니다.
컴팩트 & 내구성
공간 절약형 디자인(12.01"×2.36"×1.57")과 5년 보증으로 가혹한 조건에서도 장기간 성능을 발휘하도록 제작되었습니다.

기능

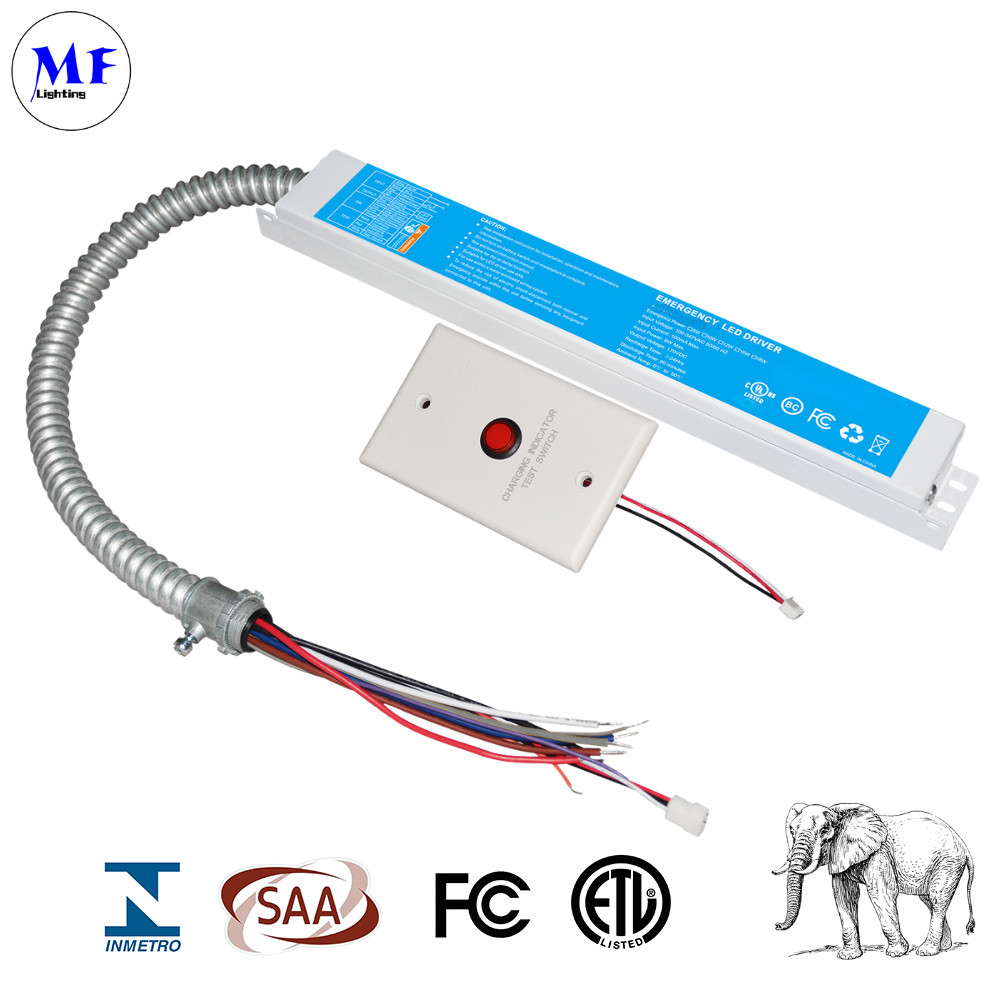

미국 및 캐나다 UL 인증
UL924에 등재되고 CSA C22.2 NO.141에 따라 테스트됨 현장 또는 공장 설치
고전압 출력
저전력 소비 CEC 규정 준수
정전력 출력
자체 테스트
배터리: 과열 보호


사양

​

입력 전압	100~347Vac,50/60Hz
입력 전류	최대 200mA
입력 전력 정격	최대 12W
출력 전압	170Vdc
비상 전력	15W
충전 시간	24시간
방전 시간	90분
배터리	Li-ion 2500mAh-14.8V
보증	5년
주변 온도	32~122 F(0....+50 ºC)
무게	3.66 lbs(1.4kg)
IP 등급	IP40

​​

작동(표시 상태)	비고
빨간색 켜짐	시스템 OK/AC OK
빨간색 깜박임(1초 켜짐, 1초 꺼짐, 순환)	백업 마이크로 인버터가 작동 중비상 모드
빨간색 깜박임(0.5초 켜짐, 0.5초 꺼짐, 순환)	배터리가 감지되지 않음, 배터리 확인연결
테스트 버튼
0S
0S

​

다른 크기

​

모델 번호	출력                  전압	비상             전력	배터리 유형
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

​

​자체 테스트
제어/모니터 회로가 포함되어 있어 매달 30초 방전 테스트와 연 1회 방전 테스트를 수행합니다. 이 시점에서 장치는 AC 전원 고장을 시뮬레이션하고 자동으로 비상 모드로 전환합니다. 일상적인 테스트 중에 장치는 LED 부하, 배터리 전압 및 비상 지속 시간을 모니터링하며, 장치에서 문제가 감지되면 표시등이 빠르게 깜박입니다.

배선도

기본 AC 연결
비상 드라이버에 대한 직접 AC 전원 입력(100-347V)에 대한 기본적인 배선을 보여줍니다.
접지된 중성선(AC-N) 및 전선(AC-L) 연결을 포함합니다.
0-10V 디머 시스템 통합
0-10V 디밍 가능한 LED 드라이버와의 연결을 보여줍니다.
디밍+ (보라색) 및 디밍- (분홍색) 제어 라인에 대한 배선 세부 정보를 제공합니다.
디밍 제어를 활성화하면서 비상 기능을 유지합니다.
TRIAC 디머 호환성
위상 제어(TRIAC) 디밍 시스템에 대한 배선을 보여줍니다.
디머 핫(검정색), 부하(빨간색) 및 중성선(흰색)의 적절한 연결을 보여줍니다.
노이즈 감소를 위한 접지 요구 사항을 포함합니다.
벽 스위치 제어 설정
간단한 켜기/끄기 제어 배선 구성을 제공합니다.
비상 작동 기능을 유지합니다.
안정적인 작동을 위한 적절한 스위치 다리 배선을 보여줍니다.
DC12V 센서 통합
저전압 센서 연결(12V DC)에 대한 세부 정보를 제공합니다.
센서 전원 배선 및 디밍 제어 인터페이스를 보여줍니다.
비상 조명 기능 유지를 보여줍니다.
AC120V 센서 응용 프로그램
선 전압 센서 설치를 다룹니다.
적절한 센서 부하 배선을 보여줍니다.
비상 작동 회로 보호를 포함합니다.

측정

응용 프로그램

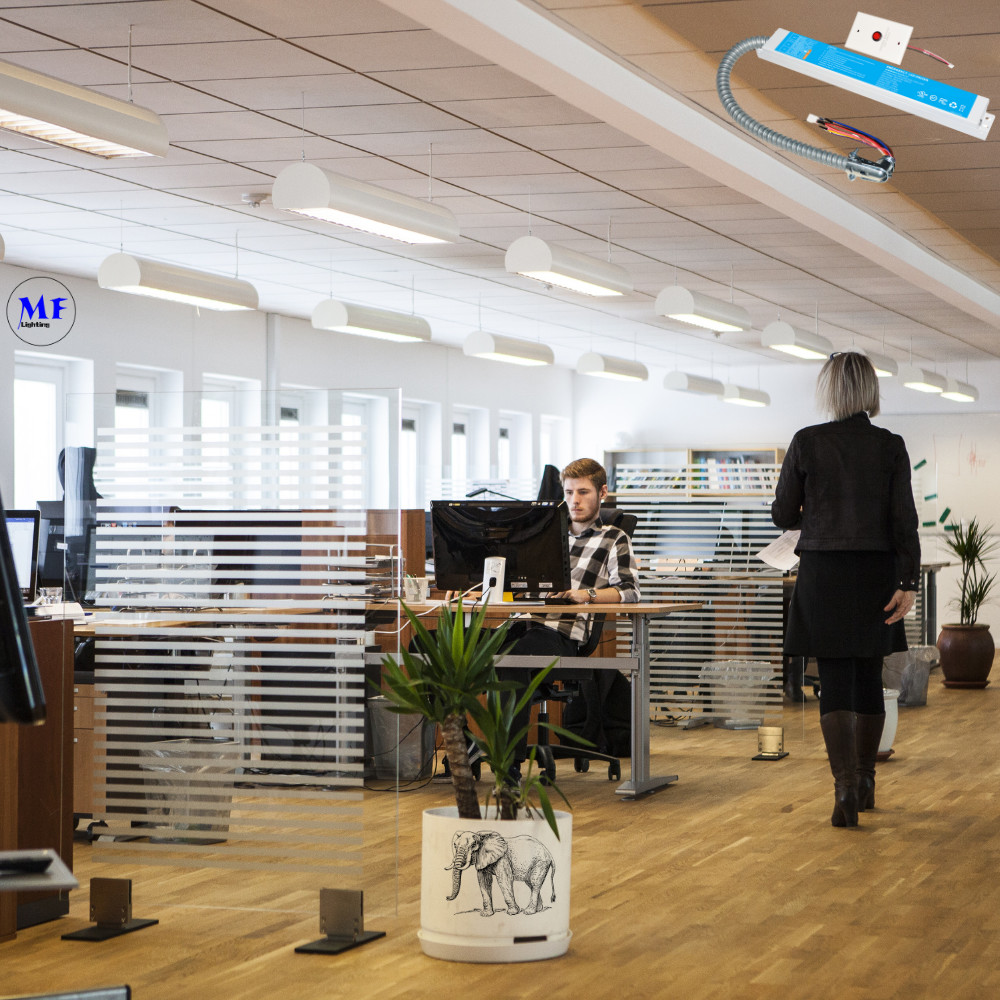

1. 상업 및 사무실 건물
시나리오: 복도, 계단 및 출구 표지판의 비상 조명.
구성: 일반적으로 간단한 켜기/끄기 제어를 위해 다이어그램 2(벽 스위치) 또는 다이어그램 4(비디밍 벽 스위치)를 사용합니다.
이유? 정전 시 조명을 유지하면서 안전 규정(UL924)을 준수합니다.
2. 소매점 및 쇼룸
시나리오: 조절 가능한 분위기를 위한 디밍 가능한 LED 조명.
구성: 부드러운 디밍 제어를 위해 다이어그램 1(0-10V 디머) 또는 다이어그램 5(DC12V 센서)를 사용합니다.
이유? 비상 조명 기능을 보장하면서 밝기 조절이 가능합니다.
3. 극장, 호텔 및 레스토랑
시나리오: 비상 백업이 있는 무드 조명.
구성: 위상 제어 디밍 호환성을 위해 다이어그램 3(TRIAC 디머)을 사용합니다.
이유? 비상 전원 백업을 제공하면서 기존 벽 디머를 지원합니다.
4. 산업 및 창고 시설
시나리오: 비상 작동이 가능한 하이 베이 조명.
구성: 동작 감지 조명을 위해 다이어그램 6(AC120V 센서)을 사용합니다.
이유? 안전 요구 사항을 충족하면서 센서 제어를 통해 에너지 효율성을 향상시킵니다.
5. 주거 및 스마트 홈
시나리오: 복도 또는 중요한 영역의 비상 조명.
구성: 자동화를 위해 다이어그램 2(벽 스위치) 또는 다이어그램 5(DC12V 센서)를 사용합니다.
이유? 안전을 보장하면서 홈 조명 시스템과 원활하게 통합됩니다.
