IP20 비상 조명 발라스트 비상 발라스트 인터터 비상 조명 키트 LED 비상 드라이버 삼방 방수등 다운라이트 천장등용

제품 설명

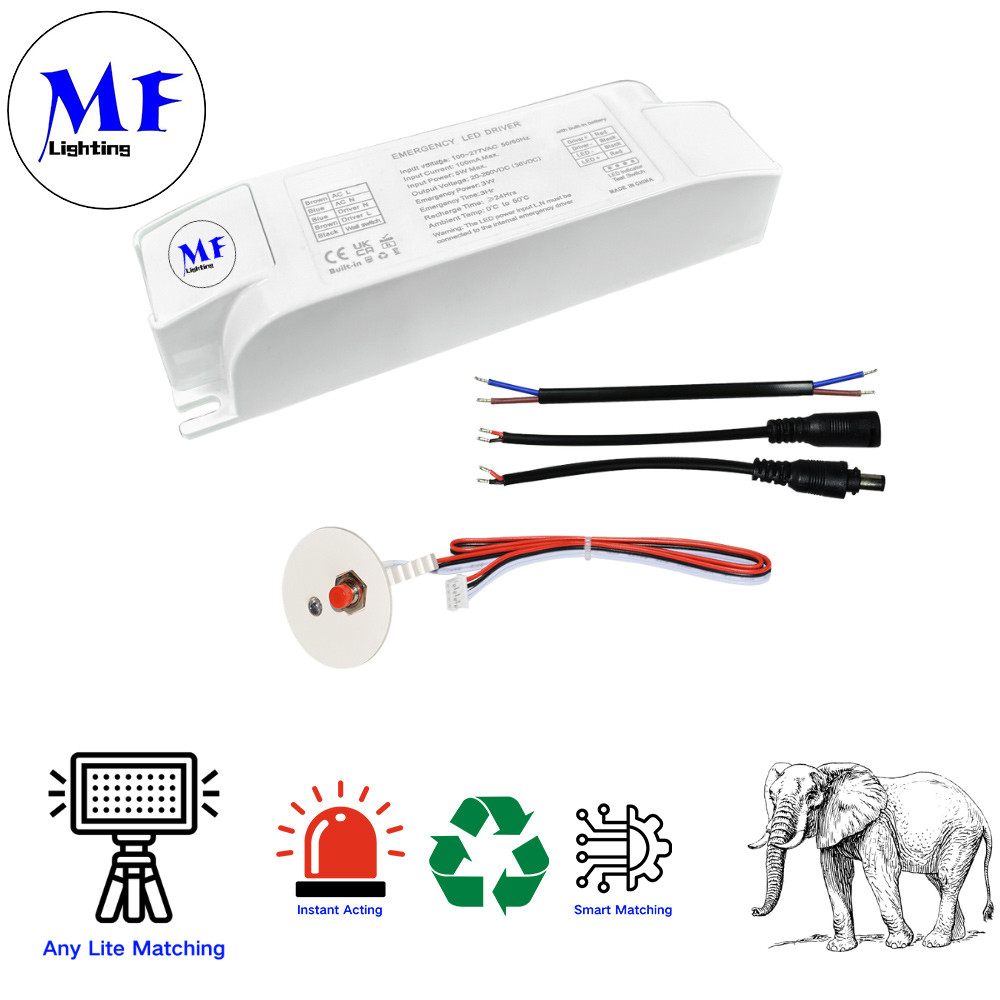

IP20 비상 조명 볼라스트 비상 볼라스트 인터터 비상 조명 키트 LED 비상 드라이버 (Triproof Light, Down Light, Ceiling Light용)

제품 설명

MF-188X LED 비상 드라이버는 소형(115×85×28mm) Li-FePO4 호환 솔루션으로, 대기 전류가 0인 3W/3H 비상 전력을 제공합니다. 과충전/과방전/단락 등 다중 보호 기능을 갖추고 있으며, LED 표시기를 통한 시각적 진단과 수동 테스트 및 자동 180일 자가 테스트 주기를 지원합니다. IP20 등급의 이 장치는 최대 75℃에서 작동하며 IEC/EN 표준을 충족하며, 24시간 초기 충전과 6개월 유지 보수 재충전이 필요합니다. 3년 보증이 제공되는 이 에너지 효율적인 드라이버(<5W 입력)는 4000mAh 배터리 용량과 강력한 3000V 전기 강도 보호 기능을 통해 안정적인 비상 조명을 보장합니다.스마트 보호:

과충전/과방전, 과부하 및 단락 보호
제로 대기 전력:
전원 끄기 시 0μA 정적 전류
고급 진단:
충전(녹색), 오류(빨간색 깜박임) 및 비상 상태를 위한 LED 표시기
유연한 테스트:
수동 비상 시뮬레이션(10초), 자동 반기별 자가 테스트(180일 주기)
견고한 디자인:
IP20 등급, 75℃ 허용, IEC/EN 표준 준수
사용법:
24시간 초기 충전, 6개월 보관 재충전, >1분 테스트 시간 필요. 3년 보증.
기능

자가 감지

정전력 비상 출력
외부 LED 드라이버가 있는 LED 피팅에 적합
외부 배터리, Li-ion/Li-FePO4/Ni-CD
다중 보호 기능 포함;
배터리 과충전 보호;
배터리 과방전 보호;
출력 과부하 보호;
단락 보호.
액세서리 테스트 스위치 및 LED 표시기
전원이 꺼진 상태에서 배터리에 연결하면 배터리 단자의 정적 전류는 0uA입니다.
사양:

​

배선도

220-240Vac, 50/60Hz	입력 전류
0.003A Max. @230Vac	입력 전력
<5.0W	역률
≥0.5 @230 Vac	배터리 충전
350mA Max.	배터리 충전 시간
≤24Max	비상 출력 전압
DC25-185VMax.200VDC	비상 전력
3W	비상 시간
3H	배터리
Li-FePO4/26650/4000mAh-3.2V	보관 온도
-20-40ºC	전기적 강도
3000Vac, 5mA (입력에서 출력)	IP 등급
IP 20	최대 쉘 온도
75ºC	보증
3년	관련 표준
IEC 61347-2-7 / IEC 61347-1 / EN55015	​

배선도

AC 입력

• : 220-240V 전원 공급용 갈색(라인) 및 파란색(중성선) 전선LED 연결

• : LED 출력용 빨간색(양극) 및 검은색(음극) 단자배터리

• : Li-FePO4 배터리 연결용 전용 충전 전선(색상 지정되지 않음)스위치 제어

• : 벽 스위치 통합 포함전선 사양

• : 0.5-1.5mm² 케이블 사용, 7-8mm 스트리핑 길이측정

​LED 및 테스트 버튼 상태

LED 표시기

녹색 호흡 패턴: 충전 모드
녹색 안정: 배터리 완전 충전
빨간색 깜박임: 아래와 같은 오류
초당 한 번 빨간색 깜박임: 배터리가 연결되지 않음
배터리 결함
초당 4번 빨간색 깜박임: 비상 모드 중 부하 오류, 개방 회로/단락
테스트 버튼
1: 0S
3: 0S
비상 드라이버에 전원이 켜져 있으면 180일±1일마다 자동으로 비상 상태로 진입하고, 배터리가 방전될 때까지 비상 지속 시간, 그런 다음 전원 켜짐 상태로 돌아갑니다.
​설치 지침

1: 처음 사용하거나 과방전 후 정상 작동 상태로 진입하지 않는 경우, 비상 전원을 활성화하고 24시간 동안 충전하기 위해 주 전원을 연결해야 합니다. 제공된 원래 비상 배터리를 사용하십시오.

2: 설치 및 사용 시 열원에서 멀리 떨어진 곳에 보관하고 특정 작동 온도 범위 내에서만 사용하십시오.
3: 서늘하고 건조한 환경에 보관해야 합니다.
4: 장기간 보관 후 필요에 따라 최소 6개월에 한 번 이상 재충전하십시오.
5: 비상 드라이버 테스트는 1분 이상이어야 하며, 테스트 버튼을 자주 누르지 마십시오.
​응용 분야
응용 분야:
학교, 병원, 지하철, 기차역, 쇼핑몰, 슈퍼마켓, 공항, 사무실, 공장, 호텔, 지하실, 주차장, 공공 장소
