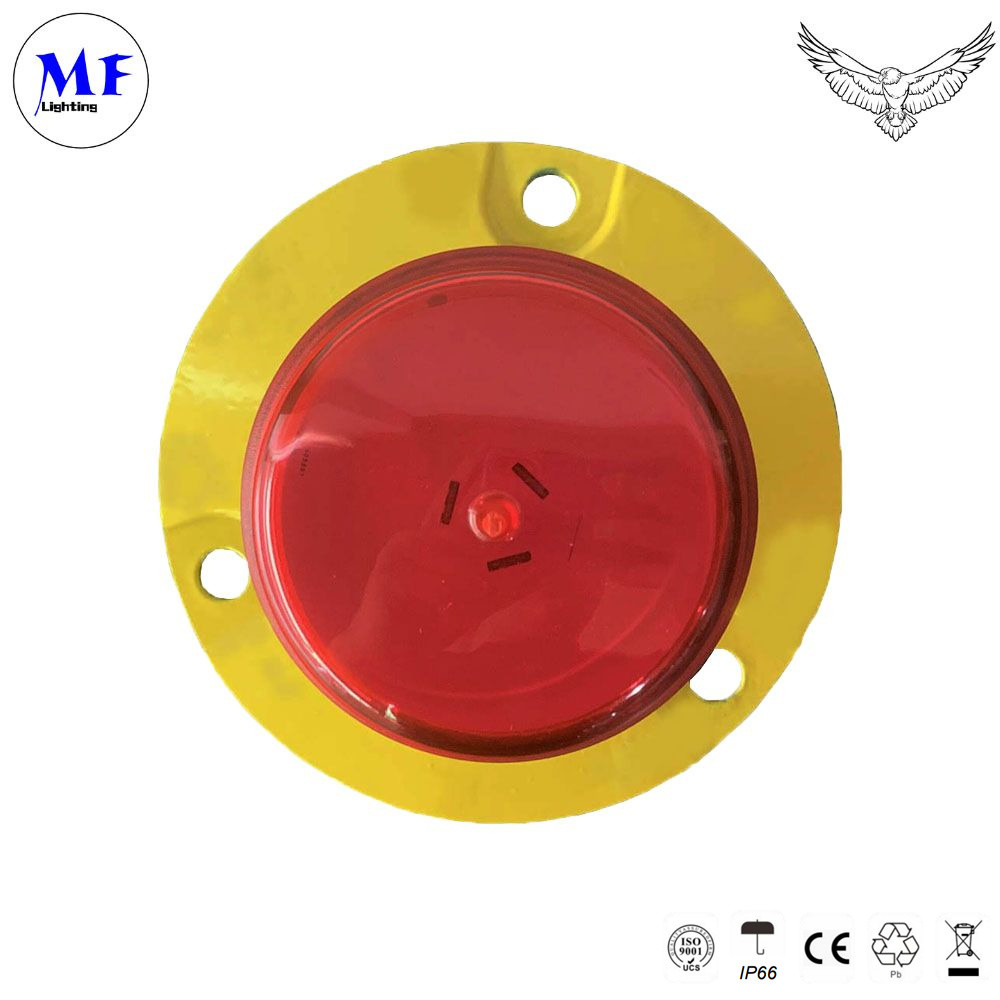

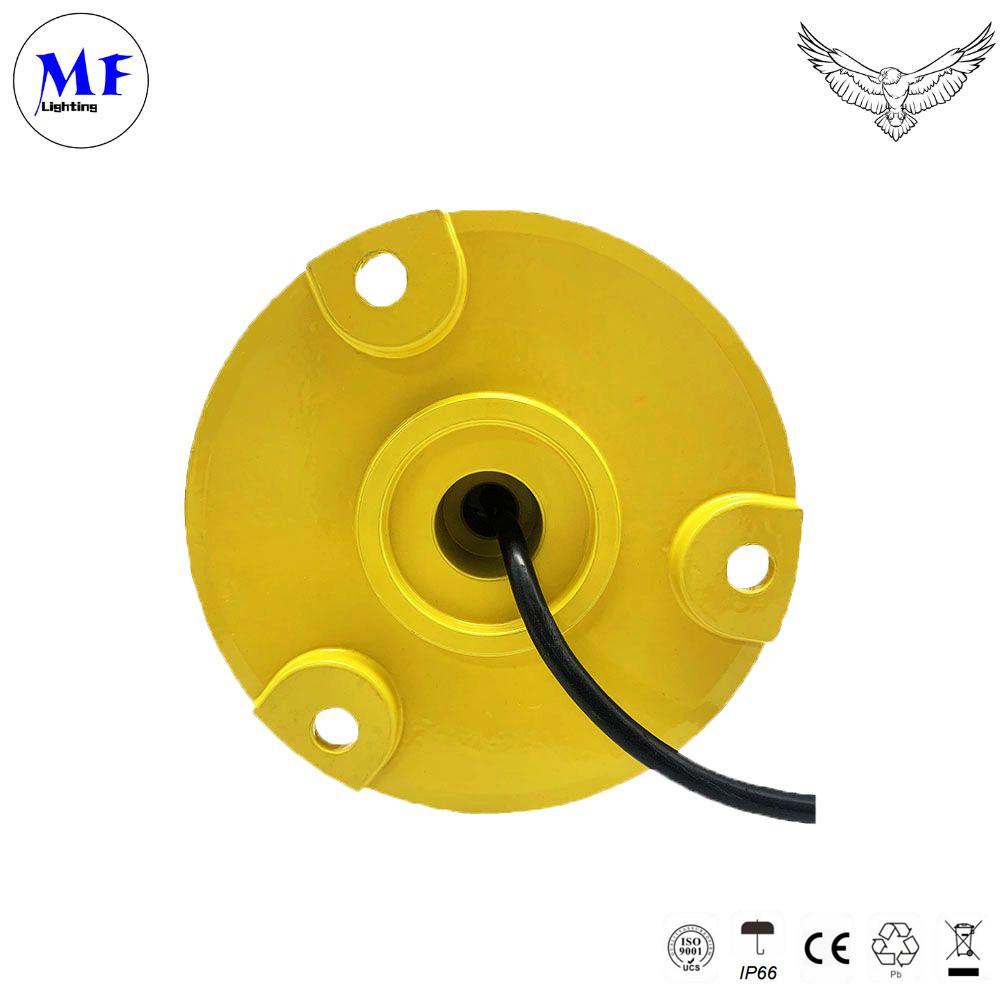

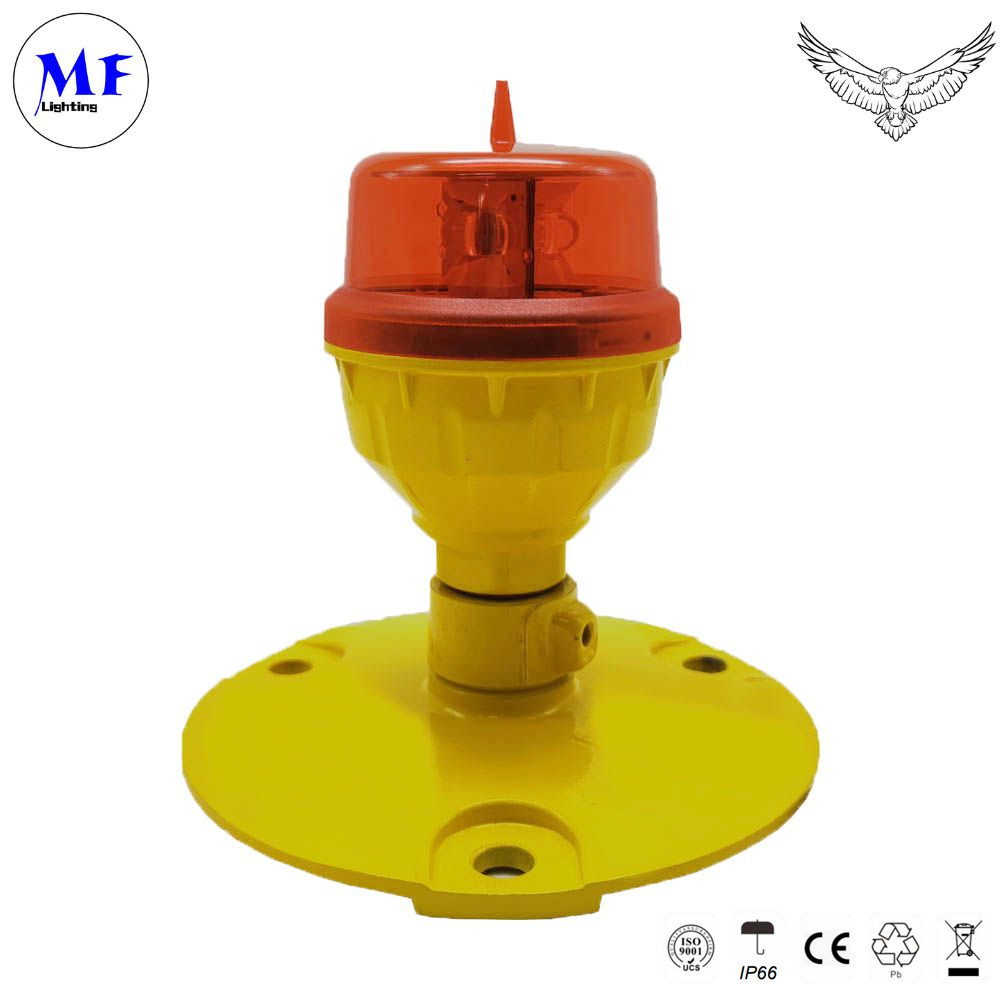

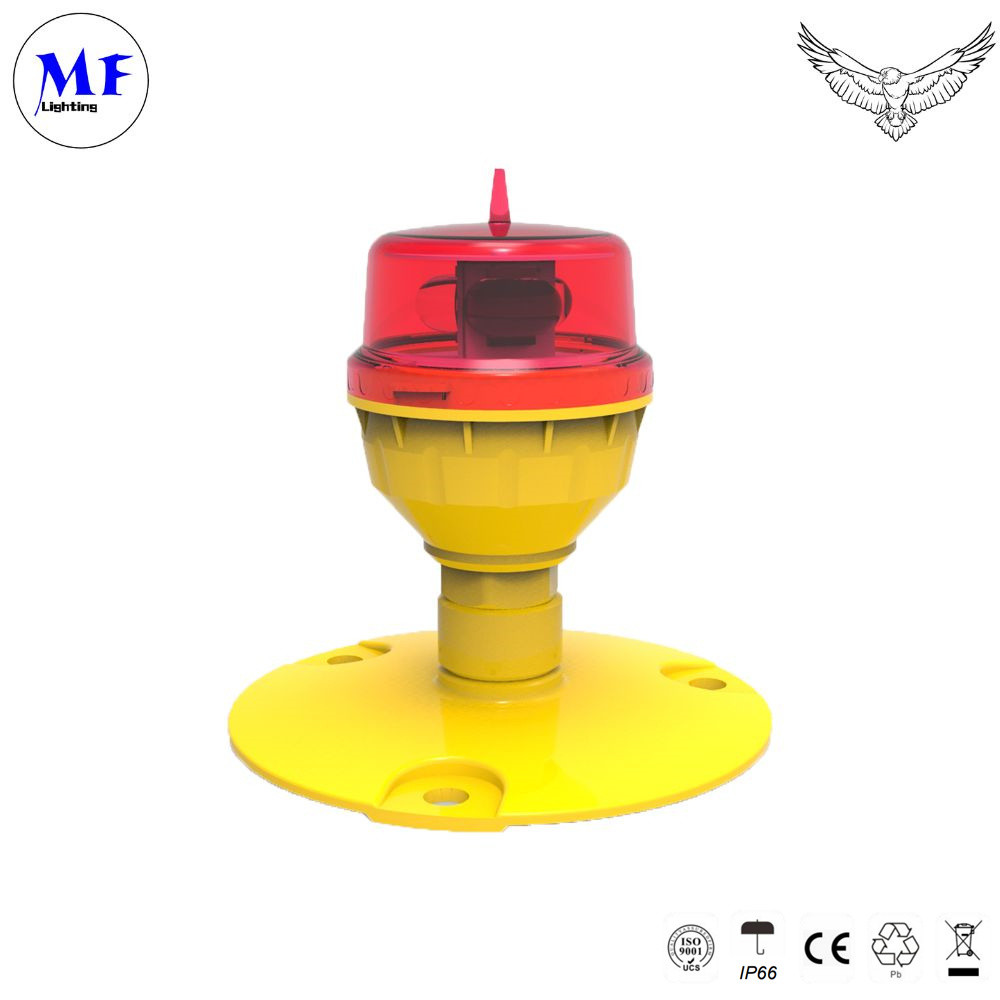

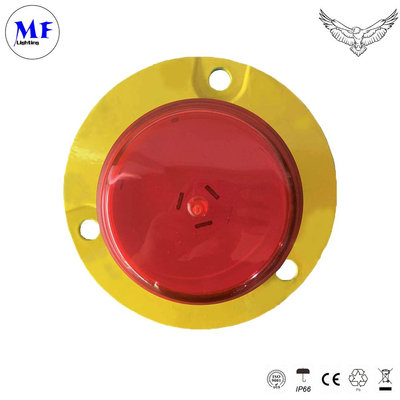

빨간색 IP66 ICAO 저 강도 L810 단기 항공 장애물 조명

제품 설명

• ICAO Annex 14 Volume 1, Seventh edition, 2016 테이블 6.3 저 강도 A / B / E 유형의 장애등
• FAA L-810



  특징

  전기



  1.3 높은 전력 CREE LED, 사용 중 LED 밝은 유지 확인

  2. DC에 전원 공급 ((48V) & AC ((110-240VAC), 빛이 입력 48VDC/110VAC/240VAC 때 정상적으로 작동 할 수 있습니다

  3.LED 전원 공급판은 단회로 보호 및 오픈 회로 보호, 금속 산화물 바리스토르에 의해 라인 급증 보호



  - 네

신체적- 네

1- 새를 막는 스파이크

2빛과 좋은 투명성을 융합하기 위해 독특한 PMMA 렌즈를 설계

3반투명성 높고 자외선 방지 폴리카보네이트 커버는 노란색화 없이 3-5년을 사용할 수 있습니다.

4.UV 보호 파우더로 코팅 밝은 노란 색상 기반은 더 나은 가시성을 제공 하 고 또한 혹독한 환경에서 긴 수명을

5기본 소재는 고성능, 충격 및 진동 보호

60.3/4인치 가닥 구멍을 통해 기둥 설치가 쉬워집니다

시스템 설계- 네- 네

1. 낮과 밤의 작동을 위한 포토셀이 내장되어 있습니다.

2. PCB에 고정 / 20FPM / 30FPM / 60FPM DIP 스위치

3전압 및 번개 보호

선택 사항

1NVG를 사용하는 조종사용 적외선 LED

2. 알람 접촉 출력 (干接触- NO COM NC), 전원이 고장 났을 때 알람을 생성 & 또한 LED 고장 났을 때 알람을 생성

3.GPS 동기화 깜박이는

빛의 특성

작동 전압	DC (48VDC) 및 AC (110-240VAC) 또는 다른
전력	2.5w
번개 파동	IEC61000-4-5 L-N ±3kV IEC61000-4-5 L-PE ±6kV IEC61000-4-5 N-PE ±6kV
전자기	IEC61000-4-2 접촉 방출 8kV
회로 보호	통합





신체적 특성

시체 재료	폴리카보네이트
기본 재료	알루미늄 주름
장착	3/4인치 파이프 스레드 또는 D140mm × M10*3
차원	Φ90mm×130mm
무게	00.3kg
제품 기대 수명	10년 더





환경적 요인

실내 온도 ((°C)	-40~65
저장 온도 ((°C)	-55~70
습도	10%~95%RH (집화 없이)
바람 속도	130m/s
방수성	IP66





준수

ICAO	제14장 제1권, "항공장 설계 및 개발" 2016년 7월 7번 출간, 표 6.3 저 강도 A/B/E 타입 장애등
FAA	L-810



사용 가능한 옵션

NVG (밤비전용 안경) 호환성 LED

GPS 동기화 깜박이는

드라이 콘택트 출력

플래싱 속도

구성

모델	전력 입력	플래시 비율	렌즈 색상	광전지	건조 접촉 경보	GPS 동기화 깜박이는	통제
MF-LI-B2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	안정적으로 20FPM 60FPM 40FPM 30FPM	빨간색 맑습니다	내장된 NO	경보가 없습니다.	SYNC가 없습니다. GPS SNYC	단독으로 사용 컨트롤러와 함께 사용











배선 도표







항공 장애 조명, 항공기 경보 조명 또는 항공 경보 조명으로도 알려져 있으며, 항공기에 위험을 초래할 수 있는 높은 구조물이나 물체의 가시성을 높이기 위해 사용됩니다.이 조명은 일반적으로 건물에 설치됩니다., 타워, 크레인, 풍력 터빈 및 다른 높은 구조물을 조종사에게 특히 밤이나 저시력 조건에서 더 잘 보이도록



낮은 강도의 빛은 고도의 꼭대기에 단독으로 사용될 수 있습니다

건물, 높은 굴뚝, 표시 타워 (텔레콤, GSMMicro)

파동 & TV), 하이 폴, 타워 크레인, 풍력 터빈 등

8은 45m보다 낮습니다.



장애물 대상이 45m 이상이면 MF-LI-B2를 사용할 수 있습니다.

중강도 또는 고강도 장애등이 표시되는

적색 안전 신호등이 켜져 있는 위험한 장애물
